PRODOTTO

BBOX 2.0

Sistema integrato per acquisizione, gestione e consultazione dei dati di monitoraggio strutturale.

Sensori accelerometrici · Datalogger · Piattaforma web · Gestione remota
Datalogger BBOX 2.0
ARCHITETTURA

Come è strutturato il sistema

Sensori, Datalogger e piattaforma web: tre componenti integrati in un flusso continuo dal campo alla consultazione remota.

Sensori BBOX 2.0
fino a 20 per datalogger
Datalogger BBOX 2.0
acquisizione ed elaborazione
Trasmissione
LAN · 4G/5G
Piattaforma web
consultazione · analisi · export
COMPONENTI

Sensore e Datalogger BBOX 2.0

Le specifiche principali dei componenti del sistema. Le schede tecniche complete sono disponibili per il download.

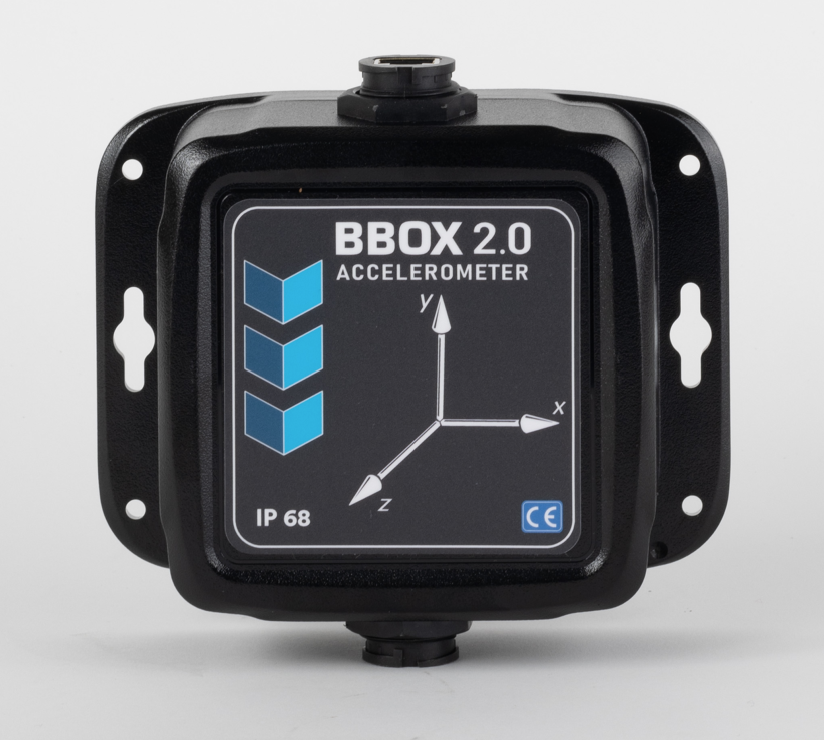

Sensore BBOX 2.0
SENSORE ACCELEROMETRICO BBOX 2.0

Accelerometro MEMS triassiale con uscita digitale, sviluppato per il monitoraggio strutturale di qualsiasi tipologia di edificio e infrastruttura. Settabile sia per SHM che per monitoraggio Event-Based.

Tipo sensoreMEMS triassiale, uscita digitale 18 bit
Fondo scala±2g
Campionamento32 · 62,5 · 125 · 250 · 500 · 1000 Hz
Densità rumore6,5 µg/√Hz
Inclinometro±5° · risoluzione 0,001° · ripetibilità 0,01°
Temperatura op.−40°C ÷ +105°C
ProtezioneIP68
Dimensioni155 × 120 × 60 mm · 330 g
Alimentazione24V o 48V
Scarica la scheda tecnica

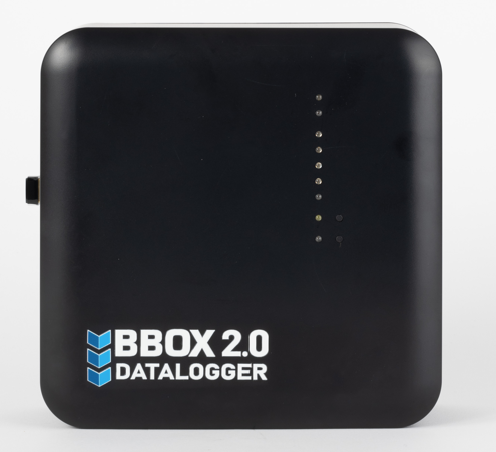

Datalogger BBOX 2.0
DATALOGGER BBOX 2.0

Unità centrale per acquisizione, elaborazione, gestione e trasmissione dei dati. Architettura modulare e gestione remota completa. Capace di accogliere dati dai sensori accelerometrici BBOX 2.0 e da qualsiasi altro sensore.

Sensori BBOXfino a 20 accelerometrici triassiali
Sensori aggiuntivifino a 36 (unità ESA, 4–20 mA)
Elaborazione60.000 dati/sec in tempo reale
Modalità operativea soglia · a tempo
SincronizzazioneNTP · GPS (PPS) · clock interno
ConnettivitàEthernet · WiFi · GSM · 4G/5G
Archiviazione32/64 GB
UPS integrato24/72 ore
Dimensioni200 × 200 × 70 mm · 700 g
Scarica la scheda tecnica
PIATTAFORMA DATI

Consultazione e gestione remota

La piattaforma web BBOX 2.0 consente la consultazione centralizzata dei dati acquisiti dal sistema di monitoraggio, l'accesso allo storico e l'esportazione in formati standard.

Consultazione dati
Accesso ai dati di monitoraggio acquisiti dal sistema.
Visualizzazione acquisizioni
Lettura immediata delle acquisizioni in corso e recenti.
Storico dei dati
Archivio completo delle misure per analisi nel tempo.
Lettura comparativa
Confronto tra periodi e sensori per valutare l'evoluzione.
Esportazione standard
Export dei dati nei formati standard di settore.
Multi-struttura
Accesso centralizzato a più strutture monitorate.
INSTALLAZIONE

Architettura cablata entra-esci

I sensori accelerometrici sono collegati al Datalogger tramite un unico cavo Ethernet in schema entra-esci. Questa configurazione semplifica le operazioni di montaggio e manutenzione sul campo.

Collegamento in serie tramite cavo Ethernet
Distanza complessiva fino a 1000 metri
Collegamento di più Datalogger per reti estese
ESPANDIBILITÀ

Sistema aperto e multi-sensore

Il Datalogger BBOX 2.0 può gestire fino a 20 sensori accelerometrici e fino a 36 sensori aggiuntivi tramite unità ESA, consentendo configurazioni multi-sensore su misura.

Accelerometri IEPESensori di temperaturaFessurimetriTrasduttori di spostamentoEstensimetriIdrometriSensori ambientaliVibrometriInclinometri Avanzati
GESTIONE REMOTA

Parametri configurabili da remoto

BBOX 2.0 consente la configurazione e l'aggiornamento completo del sistema da remoto, senza necessità di intervento fisico su ogni installazione.

Soglie di attivazione
Trigger indipendenti per ogni sensore
Frequenze di campionamento
32 · 62,5 · 125 · 250 · 500 · 1000 Hz
Modalità di registrazione
A soglia · a tempo
Tempo di registrazione
Configurazione durata pre e post-trigger
DOCUMENTAZIONE TECNICA

Approfondisci le specifiche di BBOX 2.0

Le schede tecniche complete dei componenti BBOX 2.0 sono disponibili su richiesta. Per progetti di monitoraggio strutturale, il team MOSI può supportare la definizione della configurazione più adatta.

Scarica scheda tecnica SensoreScarica scheda tecnica DataloggerRichiedi una configurazione tecnica
